概 述
S型系單級雙吸水平中開式離心泵，適應于工廠、城市、礦山、電站、農田、水利等領域。用于輸送不含固體顆粒的清水或物理、化學性質類似于水的其它液體，被輸送的介質溫度為0℃～80℃。允許最大的進口壓力0.6MPa。
SM 型泵是針對泥砂河流及類似水質的特點，在S 型泵基礎上采用新型抗磨結構及材質而設計的新產品，用于多泥砂介質的輸送；過流部位的材質為抗磨鑄鐵等；
SF 型泵是在S 型泵基礎上采用耐腐蝕材質而設計的新產品，用于各類腐蝕介質和油品的輸送；
SY 型泵是在S 型泵基礎上改進設計的，用于各類油品的輸送，并可以采用各種材質。

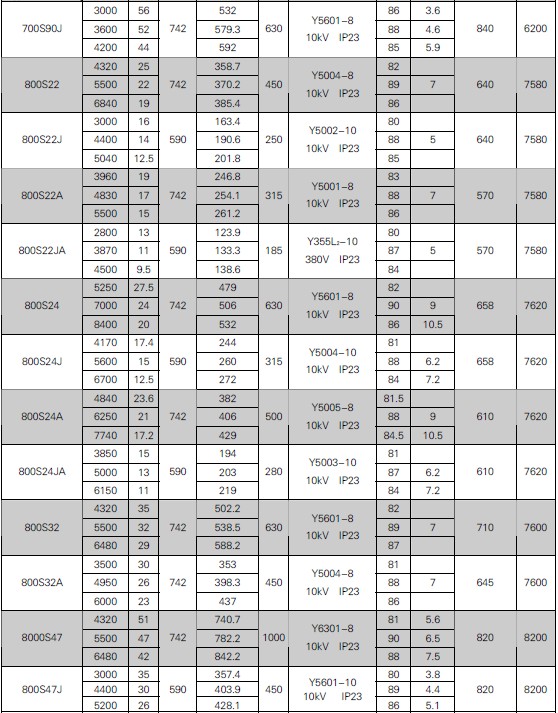

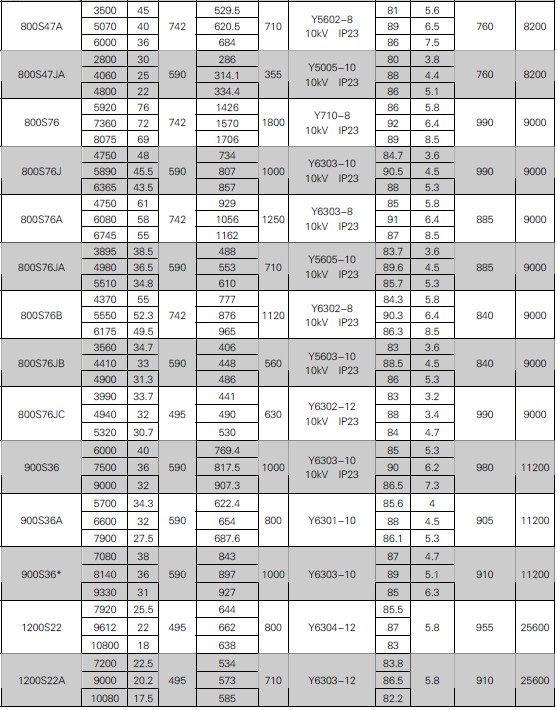

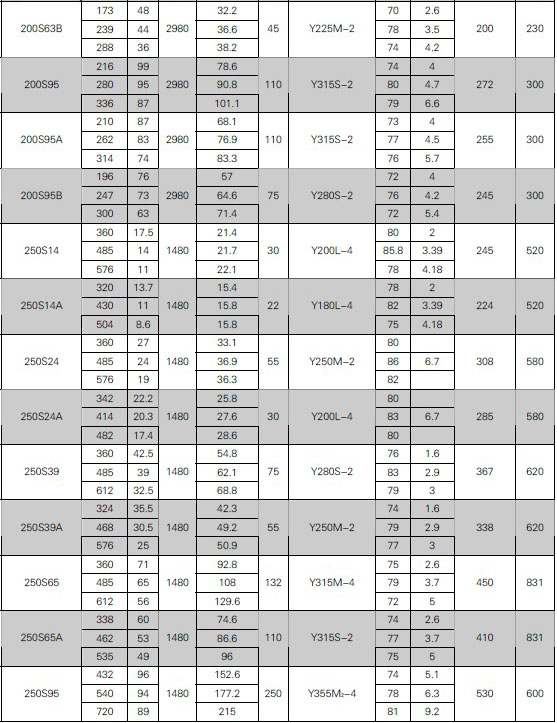

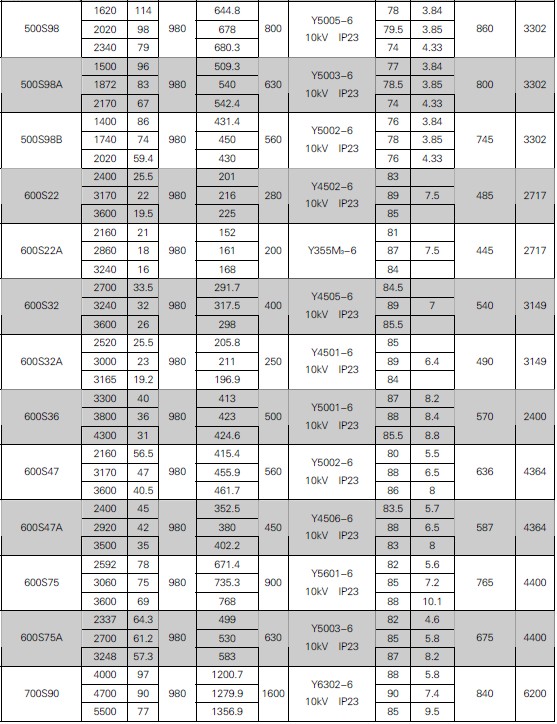

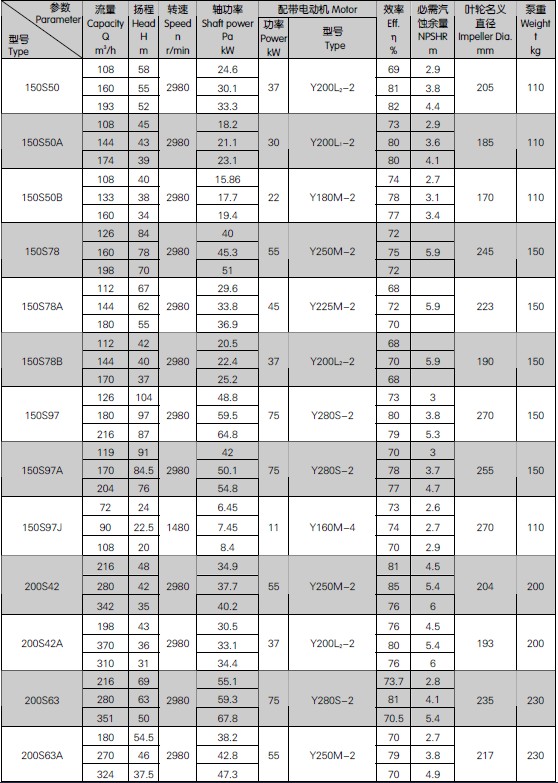

參數范圍
流量Q 72～10800m3/h
揚程H 11～140m
型號說明
300S-19A
300－吸入口徑300mm
S－單級雙吸水平中開式離心泵（SM 為抗磨型，SF 為耐腐型，SY 為輸油型）
19－設計點揚程
A－表示葉輪外徑第一次變化，A、B、C……依次類推

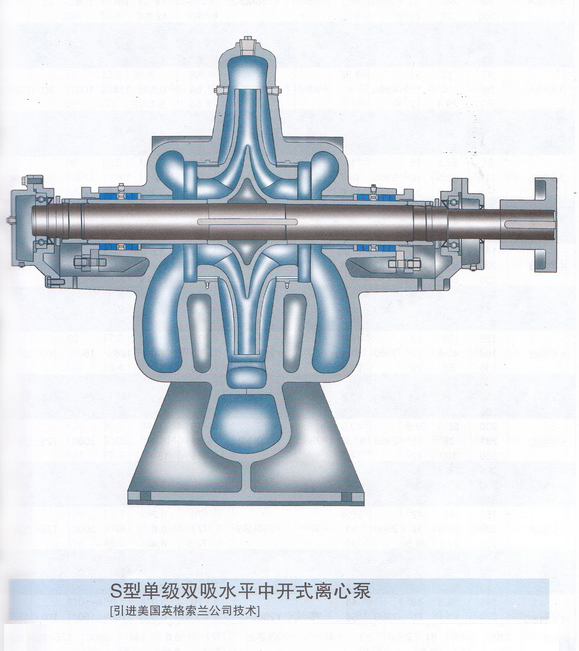

結構型式
泵為臥式安裝，泵殼于軸心線水平分開，上部為泵蓋，下部為泵體，吸入口和吐出口均在泵軸線下方的泵體上，其中心線與軸線垂直，檢修時不需拆卸進水和出水管路，即可揭開泵蓋，取出轉子部件。
軸封型式根據用戶要求可填料密封，可機械密封。
旋轉方向
從電機端向泵看，×××S－××型泵為順時針?lè)较蛐D(zhuǎn)，即吸入口在右，吐出口在左。也可根據用戶要求將驅動端移到泵的另一端，此時，轉向和吸入、吐出口方向均與上述相反（注：此時泵型號名稱改為S×××－××）。
主要零件材質
泵的過流部件材質均為鑄鐵，如用戶需要，葉輪也可用鑄鋼或黃銅制造，但須在訂貨合同上注明。
成套范圍
成套供應泵、電機、聯軸器。泵吸入口徑≤200mm 配公用底座，其余一般不配底座，如用戶需要可以特殊，但須在訂貨合同上注明。
訂貨時請注明主要零件材質及軸封形式，若對泵、電機有特殊要求，可與本公司協商有關技術要求。
